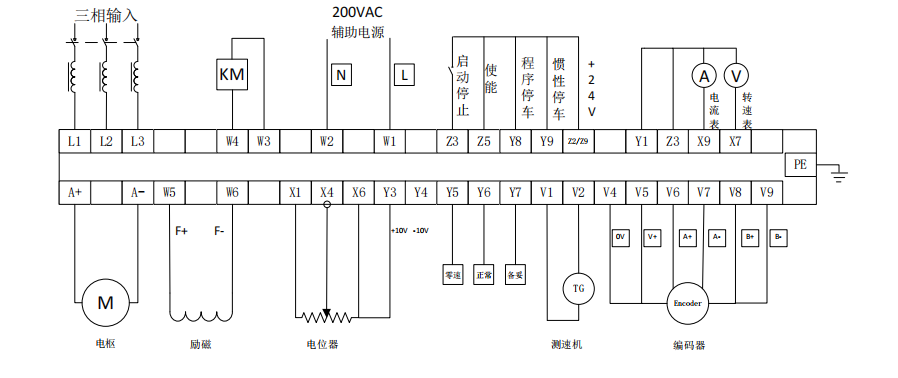

TLDE DC900直流調速器使用說明之直流調速器接線圖！

DC900直流電機調速器基本速度控制和轉矩控制。

主接觸器注意事項：

主接觸器主要用于斷開調速器電源，在緊急情況時可以通過機械方式斷開電源。用戶可以根據DC900系列直流電機調速器說明設置控制接觸器的條 件，直流驅動器內部繼電器線圈上有個電容，使接觸器斷開時間延遲100ms,這樣就可以保證外部主接觸器斷開之前電樞電流輸出到零。

注：用于轉矩控制時數字輸入端 Y8 為真（即 Y8 端子接+24V），此時模擬輸入 2（X3）直接作為電流環給定
