直流調速器就是調節直流電動機速度的設備，直流調速器由于直流電動機具有低轉速大力矩的特點，是交流電動機無法取代的，因此調節直流電動機速度的設備——直流調速器具有廣闊的應用天地。

直流調速器接線圖

1、不隔離型（僅指BL產品）

a、外部電位器連接方式：使用一個2W/10K 電位器控制驅動器調速，按照下圖進行接線。 安裝方法：

電位器的連接說明（BL產品）：

注意

1、驅動器所提供的5V輸出電壓，因電流較?。?mA），所以不能外接其它負載（如：數顯表、指示燈 等），否則造成驅動器的損壞。

2、為了減少不必要的電子信號干擾，應盡量縮短速度調節電位器的連線長度，當連線超過0.5m時，必須使用屏蔽線，屏蔽網單端接地。

b、外置VID連接方式：0-5V，0-10V，4-20mA 控制信號經過專用隔離器轉換后連接到VID接口，每種控制應用只能使用一種控制信號進行控制。訂貨時需要說明控制方式。

外置VID隔離器（另配）的連接使用請參考下圖所示：

注意

外置VID接口線若過長，請務必使用屏蔽線，屏蔽網單端接地。

2、隔離型：（僅指AL產品）

對于AL隔離型產品，使用0-5V，0-10V或4-20mA的外部標準信號控制連接方式見下圖所示。每種控制應用只能使用一種控制信號進行控制。訂貨時需要說明控制方式。

注意

1、標準信號輸入務必使用屏蔽線，屏蔽網單端接地。

2、以上控制方式的連接，只能選用一種方式連接，不能同時連接幾種方式。 3、所有控制信號的連線務必使用屏蔽線，屏蔽網單端接地。

使能控制：INHIBIT

使能控制連接：該控制方式可通過一個“使能線路”來進行控制器輸出的停止和開啟控制如下圖所示：也可以使用一個集電極開路（NPN）來代替開關進行控制。

當“使能控制端”兩端閉合時，控制器內部電路會迅速（取ACCEL設定值）提升馬達轉速，直到MAX SPD設定值上。當“使能控制端”兩端斷開時，控制器內部電路會快速降低馬達轉速，直到馬達停止運轉。

【注】當控制距離較長時，請采用轉換傳輸（就近連接）方式，使能控制的連線務必使用屏蔽線，屏蔽網單端接地。如下圖所示：

注意

當頻繁控制電機的啟動、停止時 請務必使用此端子控制。否則，可能造成設備的損壞。

交流輸入電源說明：

1、驅動器的電源輸入端與電源之間，必須加裝一只快速熔斷保險和電源應急總開關，以防必要時緊急斷電。見下圖

注：快速保險及電源總開關的選擇：電源總開關的額定電流值要大于或等于電機額定電流的150-200%）

直流電機接線說明

1、驅動器是通過“+OUT- ”接線端子給電機提供電壓。假定OUT+接電機正極，OUT-接負電機時，電機應為順時針旋轉，如果要電機逆時針旋轉只需要簡單的將OUT+，OUT-的連接線倒接即可。

2、請確定電機電壓的額定值與驅動器的輸出電壓匹配。輸出接線說明以他勵直流電機為例，若電機為永磁直流電機，將-LC+懸空。

勵磁電壓接線說明

注：勵磁電壓和交流輸入電壓相對應（如：交流輸入AC 220V，全波整流輸出為：DC 220V，半波整流輸出為DC 110V）。

快速制動（能耗制動）的連接方式

這種控制方式可獲取較好的制動效果。

制動電阻的選擇： P（制動電阻的功率） = 電機實際功率&TImes;0.8

R （制動電阻的阻值） = 額定電壓÷（額定電流&TImes;1.2）

注意

當使用此方式制動時（能耗制動）請務必要與使能端口配合使用，否則會損壞驅動器。

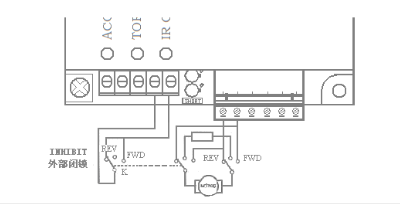

正轉/反轉的換向控制方式

注意

當使用此方式控制時（正反轉換向控制）請務必要與使能端口配合使用，否則會損壞電機以及驅動器。

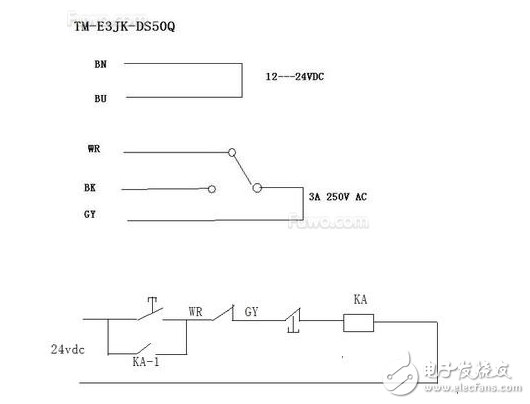

5線光電開關與接觸器接線圖

其中有兩條是光電開關的電源，剩下三條（a，b，c）的關系是：你沒擋住光電開關～a，c斷開a，b線在接通。遮擋后就成了a，c線接通，a，b線斷開。在應用中，一般只使用四條線而已。講白了，其他那三條，就是一組常開觸點，一組常閉觸點，通過串聯常開或者常閉觸點到繼電器的控制回路就可以完成控制要求了，請關注：容濟點火器

BNBU是光電開關的工作電源輸入端子。接12～24V直流電壓。黑灰白是光電開關的一副輸出繼電器的觸點，WR是公共端。BK是常開觸點，GY是常閉觸點。

交流接觸器的應用

交流接觸器廣泛用作電力的開斷和控制電路。交流接觸器利用主觸點來開閉電路，用輔助接點來執行控制指令。主觸點一般只有常開接點，而輔助接點常有兩對具有常開和常閉功能的接點，小型的接觸器也經常作為中間繼電器配合主電路使用。從而起到遠程控制或弱電控制強電的功能。交流接觸器的接點，由銀鎢合金制成，具有良好的導電性和耐高溫?zé)g性。

上圖是一只電磁式交流接觸器。圖中的1（L1）、2（L2）、3（L3）、4（T1）、5（T2）、6（T3）是主觸點，其1和2是一對，3和4是一對，5和6是一對，共三對主觸點，由于大多數交流電機都是三相的（當然也有單相的，一般是小功率電機）。上端的L1、L2、L3接進線端，下端的T1、T2、T3接出線端。21和14是一對輔助觸點，旁邊標的NO是表示常開點，NC表示常閉點。上圖中標的是NO，表示它自身帶一對常開點。A1和A2是線圈兩個出線端，A1一般在接觸器的上端，圖中沒有拍出來。常用的線圈電壓有110V、220V和380V等，如果接觸器上標的是220V的，就不能接380V的電源，否則會燒壞。常開是指接觸器的線圈沒有通電時，輔助觸點是斷開的，就叫常開，輔助觸點是閉合的就叫常閉。

上圖是用接觸器控制電機的原理圖，圖1是主回路，圖2是控制回路，圖中黃色框內就是接觸器的主觸點，藍色框內是接觸器的輔助觸點，紅色框內是接觸器的線圈。SB2是起動按鈕，SB1是停止按鈕，當按下SB2時KM1線圈得電吸合，同時藍色框內的KM1輔助觸點也閉合，松開SB2電機照常轉動，按下SB1時電機停止。下圖時交流接觸器接線圖，可以與上圖對照一下。
